Управление светом

20 ноября 2018

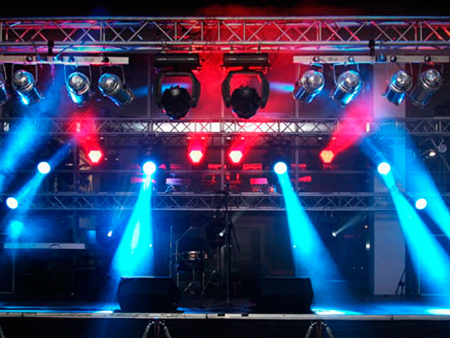

Световое оборудование в АлматыИспользование световых приборов при проведении различных мероприятий ставит несколько вопросов перед организаторами. Одним из них является вопрос управления световым оборудованием, характер которого будет зависеть от таких факторов как характер и направленность самого мероприятия и задач, которые в процессе нужно будет решить. К примеру, для выступления музыкальной группы нужно обеспечить  синхронизацию от  ритма и выделение акцентов, все это в ручном режиме, при выступлении оркестра —  определенный уровень статичного освещения на сцене, а для проведения небольшой дискотеки необходимы световые приборы с автономной работой (со звуковой активацией).

Управление световыми приборами возможно осуществить или при помощи манипуляций светооператора, или без его участия. Управление световыми приборами светооператор может совершать как непосредственно, так и через системы управления. Такой системой управления здесь может быть пульт управления светом, индивидуальный пульт управления, свитчер, диммер.

Протокол DMX512

Чтобы обеспечить совместимость разнообразных устройств управления, был разработан протокол  DMX512. Это стандарт для цифровой передачи данных между пультами управления светом и световым оборудованием.

Это протокол способен поддерживать работу с 512 каналами. Сначала этот протокол был разработан для управления диммерами, именно по этому здесь идет речь о 512 диммерных каналов. В диммере каждый канал отвечает за регулировку яркости. В протоколе  DMX512 яркость кодируется 1 байтом (8 бит). Это позволяет получить 256 градаций, в которых 0 - канал полностью закрыт, 255 - канал полностью открыт. Другими словами,  протокол DMX512 дает возможность независимо осуществлять управление яркостью 512 прожекторов.  На первый взгляд может показаться, что этого вполне достаточно,  и даже больше. Однако это не совсем так: по одному каналу можно производить управление только одним параметром (к примеру, яркостью прожектора). Стоит учесть, что современные световые приборы могут иметь несколько каналов управления, к примеру, один канал — для управления яркостью, другой канал — для выбора цвета, третий канал — для выбора гобо и т. д. Потому в зависимости от количества каналов управления у устройства будет зависеть, каким количеством приборов можно будет управлять. Например, если каждый прибор имеет 8 каналов управления, то можно осуществлять управление  512/8 = 64 приборами, если количество каналов каждого устройства равняется 16, то тогда можно будет управлять только 32 приборами! Чтобы увеличить количество каналов управления, можно использовать дополнительные порты, к примеру, чтобы получить 1024 канала, используют 2 порта, каждый по 512 каналов.

Передача данных по протоколу DMX512 осуществляется последовательно по одному кабелю. Именно поэтому устройства подключаются к пульту управления последовательно. Протокол  DMX512 имеет ограничение — каждый передатчик сигнала, то есть пульт управления, не может управлять более чем 32 включенными последовательно приборами. Чтобы производить управление более чем 32 приборами, нужен разветвитель   DMX, имеющий один входи несколько выходов, на каждый из которых можно установить до 32 приборов.

Пульты управления

Пульты управления световыми приборами имеют разную функциональность. На основе этого их можно условно разделить на дискотечные, клубные и концертные. Среди аппаратных пультов управления можно выделить 3 вида: для управления прожекторами (статичный свет), для управления интеллектуальными приборами — сканеры, головы (динамичный свет) и универсальные, которые способны управлять как  прожекторами, так и интеллектуальными приборами.

 В основе такого разделения на лежит одна из основных характеристик световых приборов — количество каналов управления. Канал управления является своеобразной линией передачи, по которой от пульта управления передаются команды диммеру и/или световым приборам на выполнение того или иного действия. К примеру, прожектору с автоматической сменой цвета можно передать команду смены цвета (при получении этой команды шаговый двигатель в прожекторе произведёт смену рабочего светофильтра для изменения его цвета луча) или команду изменения яркости луча встроенному в этот прожектор диммеру. Это пример прибора, имеющего 2 канала управления: один для управления цветом прожектора, другой для управления его яркостью. Некоторые сложные "интеллектуальные" приборы могут иметь несколько десятков каналов, по этой причине пульт управления нужно выбирать с таким количеством каналов, которых хватило бы для управления световыми приборами. Самыми простыми являются пульты управления статичным светом, так как для прожекторов Par используется всего один канал, который управляет его яркостью с помощью внешнего диммера.
